Как я принимал изображения со спутника Электро-Л3

23 сентября 2026

Хотелось бы продолжить тему приема метеоспутников. На данный момент мы знакомы со спутниками Метеор-М2 и Metop. Они находятся на низкой околоземной орбите. Но также есть геостационарные спутники серии Электро-Л. Было решено принять сигнал с одного из них.

Дело было в начале сентября. Расследование показало, что в Москве можно принять Электро-Л3. Спутник расположен над Индийским океаном. Работать предстояло с углом места 17.6°. Передача осуществляется на 1691 МГц в RHCP. Время передачи – 00:42 UTC, 03:42 UTC и так далее каждые три часа. В 06:42 UTC или 18:42 UTC передачи может не быть, в зависимости от времени года.

Электро-Л3 находится в ~35780 км от поверхности Земли и в ~39750 км от Москвы, так что антенна нужна серьезная. Что-то вроде параболической антенны диаметром 0.9 м. Такая антенна у меня уже есть, но она занята под QO-100.

В итоге я обзавелся еще одной антенной:

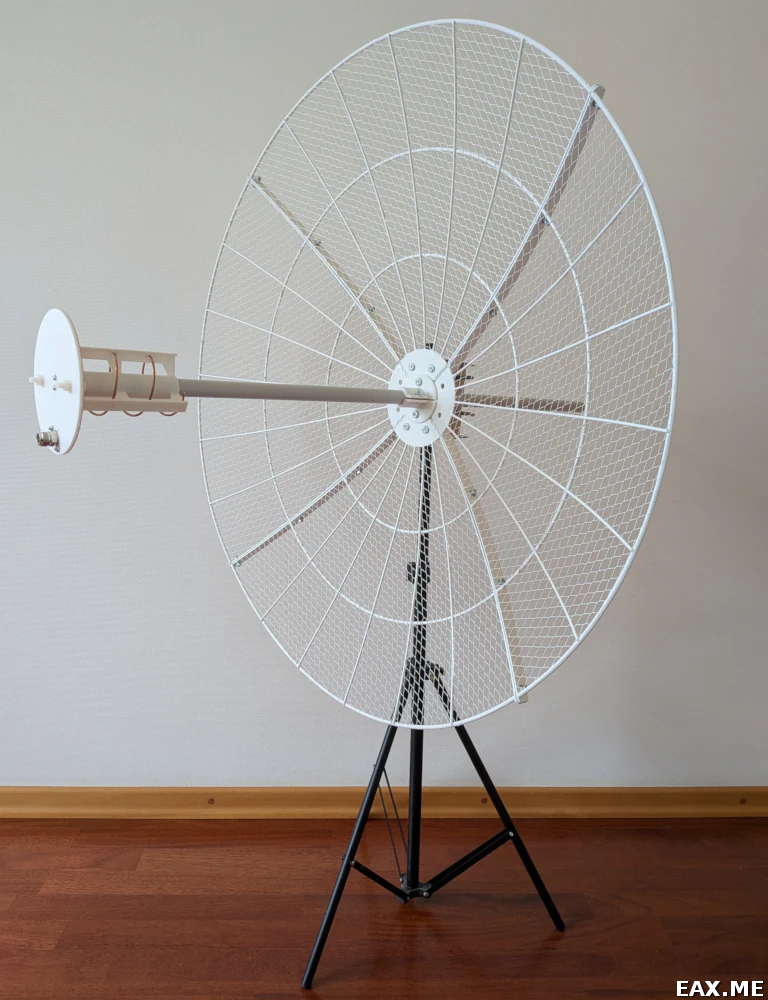

Параболическая антенна Kroks KNA24-800/2700P

Она называется KNA24-800/2700P. В комплекте идет облучатель с линейной поляризацией. Нам он не подходит. Чтобы сделать правильный облучатель, нужно знать фокусное расстояние. Для прямофокусной антенны его легко определить:

Измеряем диаметр D и глубину h антенны, после чего используем формулу:

F = \frac{D^{2}}{16 h}

В данном случае D = 870 мм, h = 123 мм, F = 385 мм, F/D ≈ 0.44.

Края зеркала должны облучаться на 10 dB слабее центра. Более подробно об этом рассказано, например, в 4-й главе The W1GHZ Online Microwave Antenna Book. Нужно понять, под каким углом облучатель видит края зеркала.

Вспоминаем теорему Пифагора и теорему синусов:

C^{2} = {(\frac{D}{2})}^{2} + {(F - h)}^{2}

α = 2 \cdot \arcsin (\frac{D}{2 C})

Получаем α ≈ 118°. Подбираем в NEC2 такие параметры спиральной антенны, чтобы ширина главного лепестка по уровню -10 dB составляла 118°. Для антенны из трех витков диаметр намотки составляет 0.35λ, а шаг намотки – 0.21λ.

Каркас спирали и рефлектор печатаем на 3D-принтере. Рефлектор обклеиваем медным скотчем с токопроводящим клеевым слоем. Для согласования используем микрополоскую линию, как делали для Метеор-М2. В фокусе антенны облучатель закрепляем на пластиковой трубе диаметром 20 мм. Исходники для OpenSCAD и файлы STL собраны в этом архиве.

Не считая антенны, приемный тракт остался тем же, что ранее использовался для Метеор-М2 и Metop. Использована синяя плата с SAW-фильтром, МШУ на QPL9547, LimeSDR и программа SatDump.

Настроить и навести антенну поможет Электро-Л5:

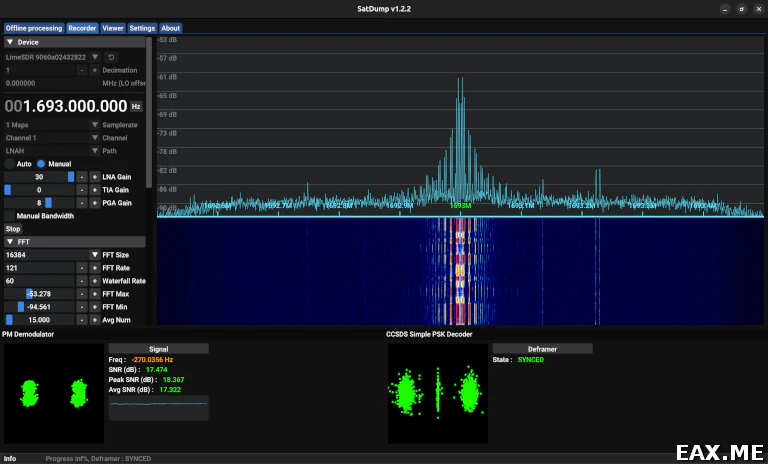

На начало сентября Электро-Л5 не передавал изображений. Зато он находился вплотную к Электро-Л3 и имел непрерывный сигнал на 1693 МГц. Таким образом, Электро-Л5 мог использоваться для наведения на Электро-Л3, поиска оптимального положения облучателя, а также оценки усиления антенны.

Если пайплайн ELEKTRO-L GGAK показывает SNR 17+ dB, значит усиление достаточное. Требуется выйти на улицу и найти место с чистым горизонтом в соответствующем направлении. Попытки принять спутник у открытого окна сквозь крышу соседского дома обречены на провал, я проверял.

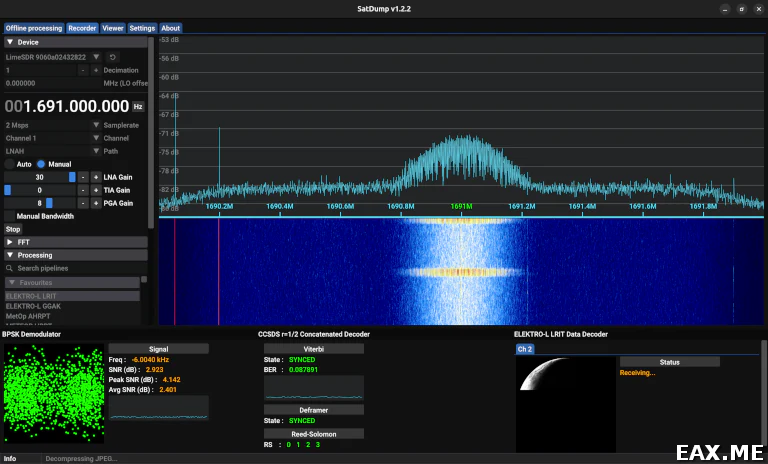

Для декодирования сигнала используем пайплайн ELEKTRO-L LRIT:

Вот одно из принятых мной изображений:

Пример изображения принятого со спутника Электро-Л3

Полный диск, как в данном случае, виден в 06:42 UTC. В 09:42 UTC картинка тоже симпатичная. В 12:42 UTC видна лишь половина диска, а в 15:42 UTC – что-то около 20%.

На приведенном изображении есть черно-белая полоска. В одном из пакетов не сошлась контрольная сумма, из-за чего информация о цвете была утеряна. Со слов других радиолюбителей, дефект вызван наводками от сетей мобильной связи и/или несовершенством декодера. С большими антеннами он также проявляется.

На сегодняшний день Электро-Л3 не передает изображений. Спутник покинул орбиту и двигается на запад. Ожидается, что к ноябрю он займет орбиту неисправного Электро-Л2 над Атлантическим океаном. Зато начал передачу Электро-Л5. Все написанное выше применимо к данному спутнику. Актуальную информацию по этим и другим метеоспутникам можно почерпнуть из тематического чата.
