Принимаем спутники Метеор-М2 в LRPT, вторая попытка

Воодушевленный приемом Метеор-М2 на 1.7 ГГц я решил снова попробовать принять данные спутники на 137.9 МГц. Последний раз я этим занимался лет семь назад, и результат оставил желать лучшего. Есть основания полагать, что за прошедшее время мои руки стали прямее.

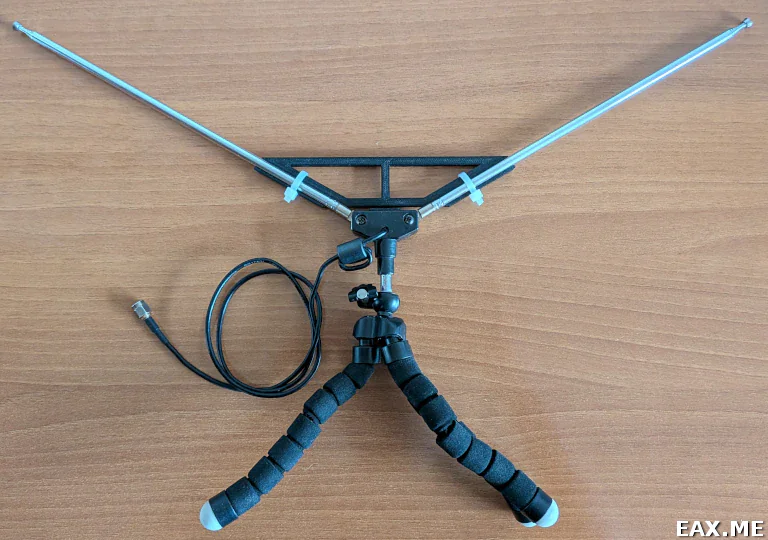

В качестве антенны был выбран V-диполь:

На фото – телескопическая антенна от rtl-sdr blog, а также крепление, которое держит плечи под 120°. Крепление печатается на 3D-принтере. Антенна была закреплена на штативе высотой ~1.5 метра. Плоскость антенны параллельна земле. Настройка по минимум КСВ осуществлена по антенному анализатору. Плечи получились ровно по 50 см.

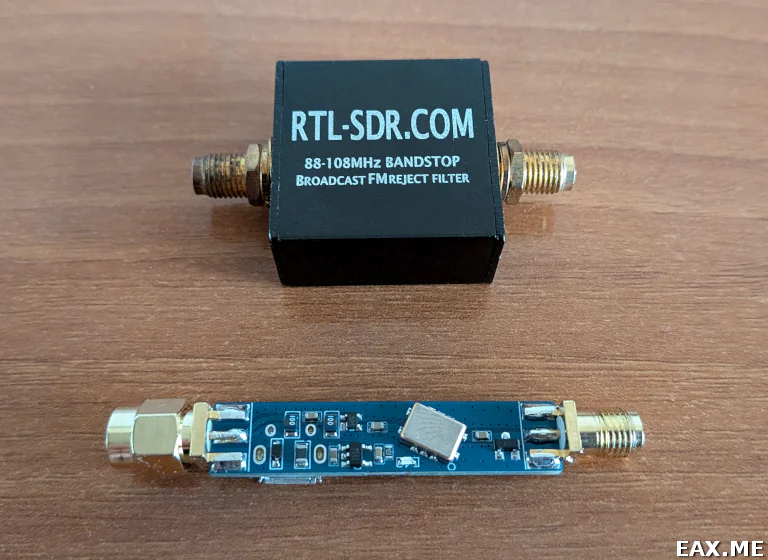

Также применена пара фильтров:

Режекторный фильтр для ЧМ-радиостанций ранее фигурировал в обзоре ARINST VNA-PR1, а также в других статьях. Возможно, для приема Метеор-М2 он и не нужен. Я не видел причин не поставить дополнительный фильтр, раз уж он в наличии.

Синяя плата аналогична плате для HRPT, только на 137.9 МГц. В интернет-магазинах ее можно найти по запросу «137mhz saw bpf». На плате распаяны SAW-фильтр и МШУ. Усиление составляет 22 dB, полоса по уровню -3 dB – 2.7 МГц, полоса по уровню -40 dB – 11 МГц. Плату я запитал от USB-порта ноутбука.

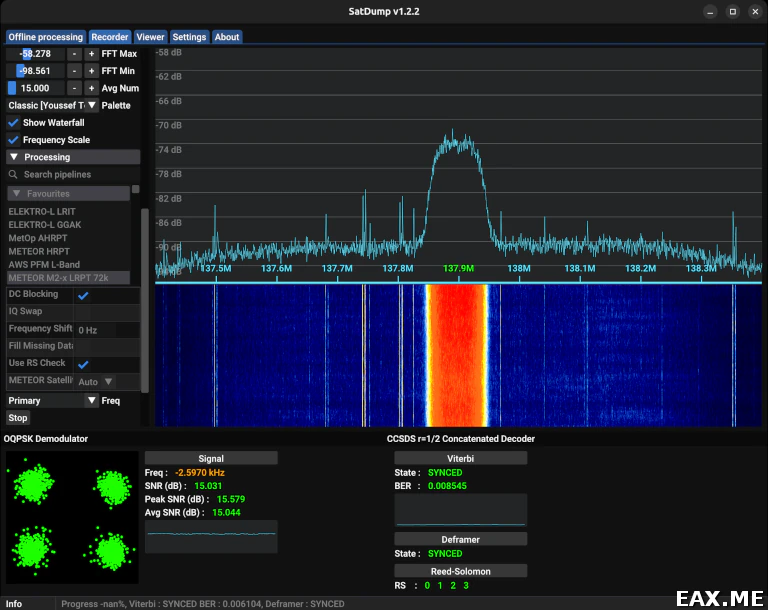

Для приема использованы LimeSDR и программа SatDump:

Имеется несколько пайплайнов с похожими названиями. Нужен METEOR M2-x LRPT 72k. Декодирование начинается при элевации спутника 15°.

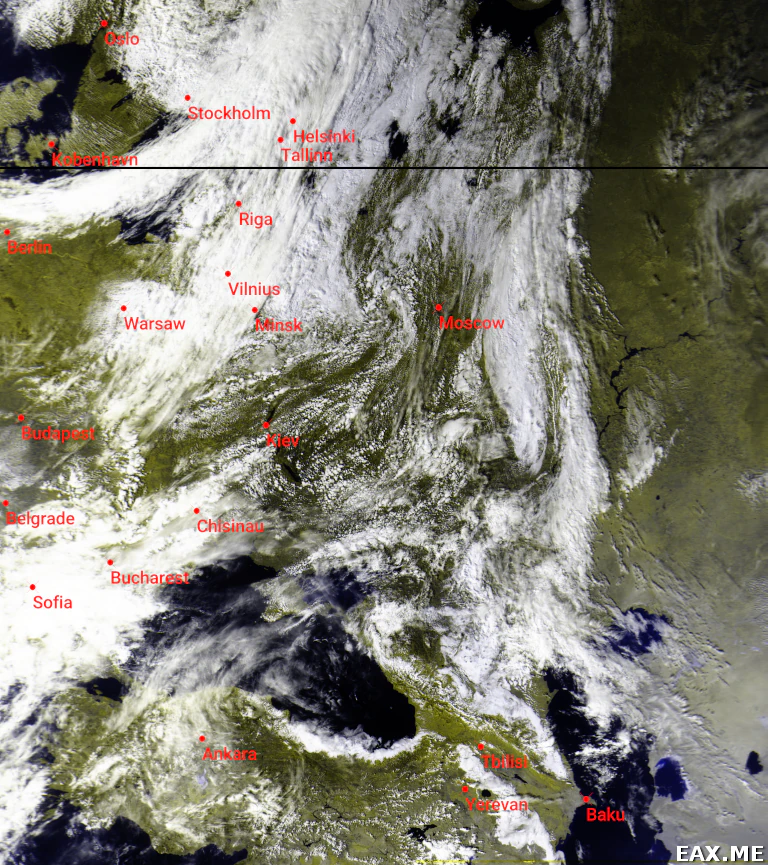

Вот одно из принятых мной изображений:

Картинка получилась почти идеальной. Потерянная полоска объясняется тем, что прием осуществлялся в окружении соседских домов. В очередной раз убеждаемся, что понимание теории и правильные инструменты позволяют достичь большего, чем изготовление антенн по размерам и надежда на удачу.
