Принимаем изображения со спутников Metop-B и Metop-C

Недавно мы научились принимать и декодировать сигнал с спутников Метеор-М2 на 1.7 ГГц. Существуют похожие метеоспутники Metop-B и Metop-C. Попробуем их принять.

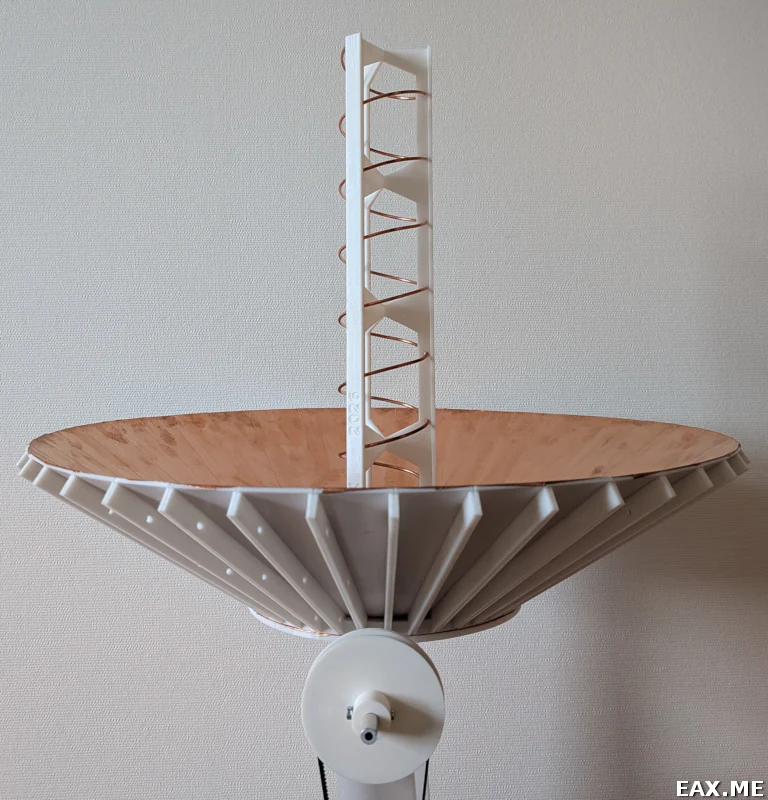

Сигнал у Metop послабее, чем у Метеор-М2, в связи с чем антенна была доработана:

Это хеликон из восьми витков, оптимизированный в NEC2. Диаметр намотки – 0.35λ, шаг намотки – 0.27λ, расчетное усиление – 15.7 dBi. Каркас печатается на 3D-принтере из двух частей, которые затем склеиваются суперклеем. Исходники для OpenSCAD и файлы STL вы найдете в этом архиве.

Поворотка справляется с увеличенной нагрузкой, но делает это на пределе своих возможностей. Чтобы ремень не соскальзывал со шкивов, его пришлось натянуть, как струну. Алюминиевая трубка, представляющая собой ось элевации, немного прогибается. Ремень крутит. По-хорошему, так не должно быть.

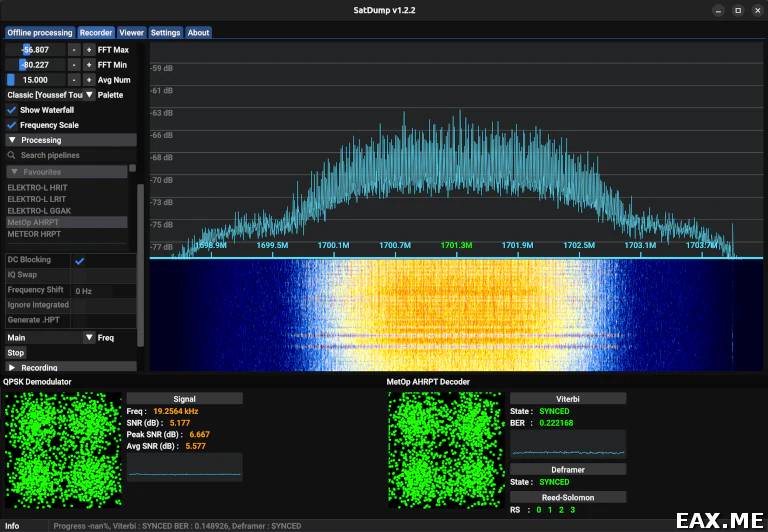

Сигнал со спутников Metop передается на 1701.3 МГц и занимает полосу ~3.6 МГц. Для его декодирования предусмотрен пайплайн MetOp AHRPT:

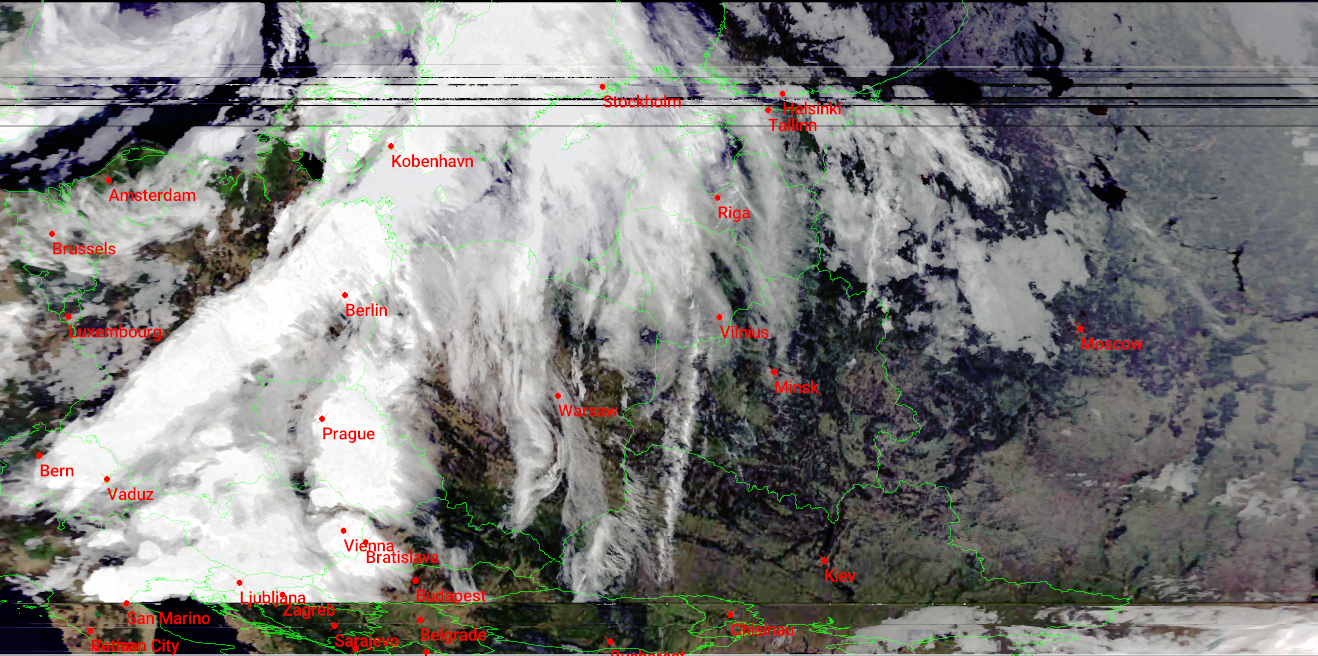

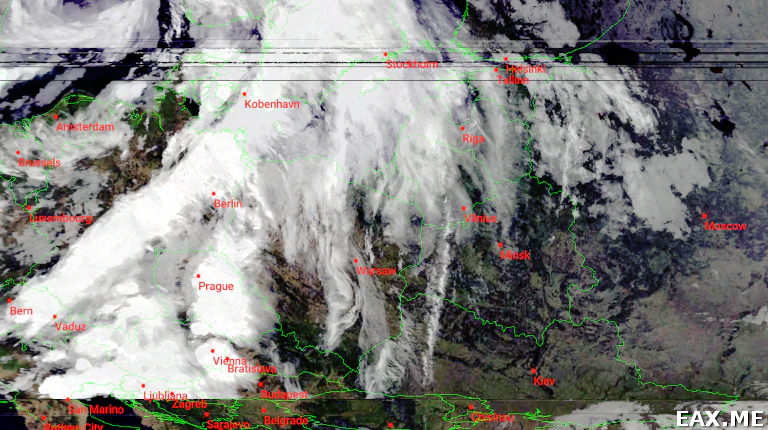

Вот одно из полученных мной изображений (кликабельно, WebP 1318 x 656, 1.1 МБ):

Здесь элевация не превышала 35°. Почему-то удачные пролеты приходятся исключительно на вечернее время, поэтому перед нами не настоящие цвета. Чтобы дорисовать границы стран и их столицы, нужно найти dataset.json соответствующего пролета и открыть его в SatDump во вкладке Viewer.

Помимо Метеор-М2 и Metop есть еще Arctic Weather Satellite, он же AWS. Чтобы добавить спутник в GPredict, находим его на n2yo.com и сохраняем TLE в текстовый файл. Импортируем файл в GPredict через Edit → Update TLE data from local files. Спутник получит имя 2024-149CD. Имя можно сменить, отредактировав ~/.config/Gpredict/satdata/60543.sat. AWS передает на 1707 МГц в полосе ~3.4 МГц и декодируется пайплайном AWS PFM L-Band. Изображения не отличаются красочностью, но один раз попробовать принять их можно. Заинтересованным читателям предлагается сделать это в качестве упражнения.
