Послушать, что происходит на радиолюбительских КВ диапазонах, в наши дни проще простого. Берем условный HackRF, и слушаем себе на здоровье. Но так дела обстояли не всегда. Лет 40 назад SSB-приемники хоть и существовали, но были редки и/или дороги. Поэтому, чтобы послушать SSB, люди часто дорабатывали AM-приемники. Интересно, насколько хорошо это работало?

AM-приемника на руках не оказалось. Первой мыслью было найти приемник 1980-х годов на онлайн-барахолке. Выяснилось, что старые приемники ценятся среди коллекционеров. Хорошо сохранившийся экземпляр обойдется недешево.

Тогда я посмотрел обзоры на современные аналоговые приемники. К моему удивлению, такие все еще делают. Судя по обзорам, довольно удачной моделью является Tecsun R-909. Это миниатюрный AM/FM-приемник. Он основан на микросхеме CD1691CB. Тем не менее, это самый настоящий чисто аналоговый приемник. В популярном интернет-магазине он мне обошелся в 1200 руб (~15$).

Суть доработки заключается в том, чтобы поместить в Tecsun R-909 генератор сигнала на промежуточной частоте приемника. Согласно даташиту на CD1691CB, микросхема использует ПЧ 455 кГц. Когда генератор включен, Tecsun сможет принимать SSB.

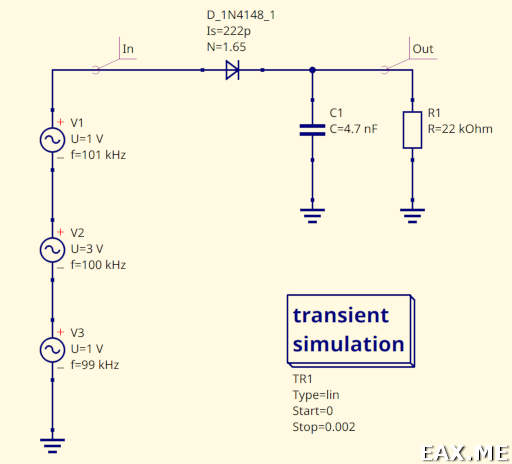

Как же это работает? За ответом обратимся к симулятору Qucs-S:

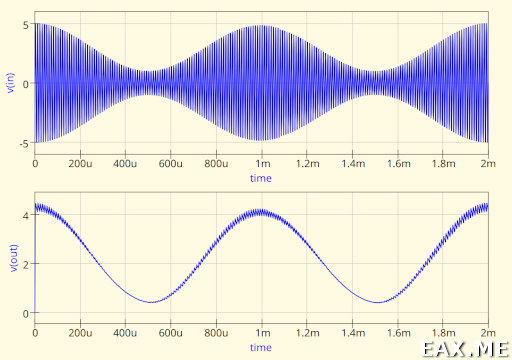

Перед нами классический диодный детектор, он же детектор огибающей. Ранее мы использовали такой в детекторном AM-приемнике. Вот его вход и выход:

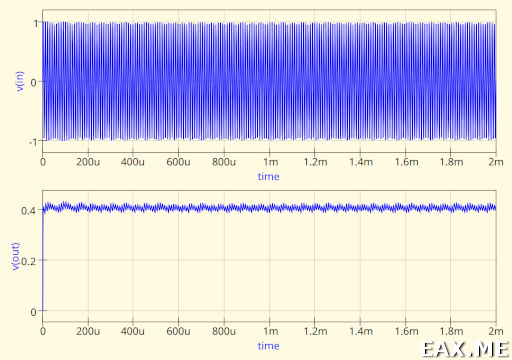

Если убрать из исходного сигнала верхнюю или нижнюю боковую (V1 или V3), то выход немного исказиться, однако сигнал все так же будет детектироваться. А вот если подать SSB (только V1 или только V3), то никакого аудио-сигнала на выходе не будет:

Таким образом, для приема SSB необходимо подмешать к нему несущую (V2). Удобнее всего делать это на промежуточной частоте приемника, так как эта частота фиксирована.

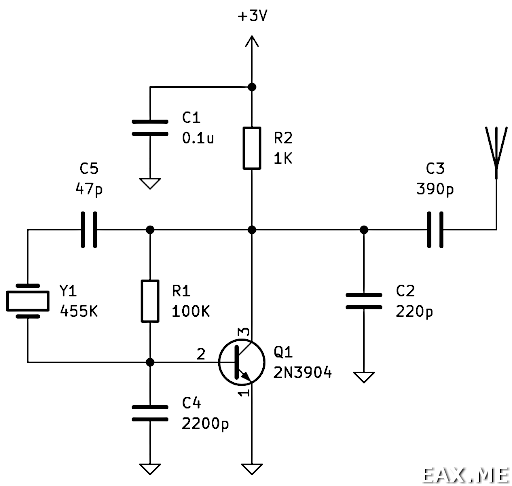

Вот схема подходящего генератора:

Варианты схемы с незначительными отличиями встречаются больше, чем в одном источнике. Где она была опубликована впервые, мне неизвестно. Выше показаны конкретные номиналы и компоненты, использованные мной. В схеме применен керамический резонатор на 455 кГц. Такие резонаторы не являются дефицитом. Мой имеет маркировку ZTB455E.

В корпусе Tecsun R-909 генератор разместился таким образом:

Приемник легко разбирается и собирается. Из инструментов понадобятся лишь крестовая отвертка и спаджер. Добавленный генератор можно видеть на фото в левом верхнем углу. Кусок макетки, на котором он спаян, держится на паре капель суперклея. Антенна (желтый провод) идет от генератора на обратную сторону платы. Антенну нужно разместить прямо над CD1691CB. Я приклеил ее к микросхеме при помощи термоскотча.

Также на фото справа внизу можно видеть добавленный мной переключатель. Чтобы он поместился, пришлось сточить пластик изнутри корпуса при помощи надфиля. Отверстие в корпусе уже было. Оно использовалось для крепления ремешка. Ремешок мне не нужен. Его я убрал и использовал отверстие под переключатель. Держится переключатель на эпоксидном клею.

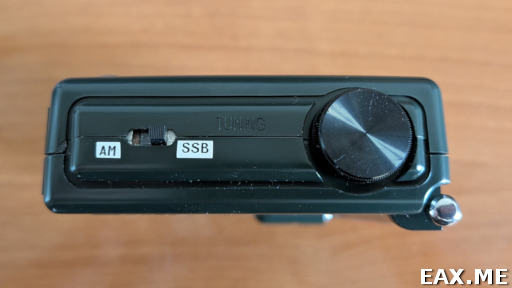

Вышло вполне симпатично:

Надписи «AM» и «SSB» сделаны при помощи маркиратора.

Модификация работает в точности, как и задумывалось. В диапазоне 40 метров (от 7.0 до 7.2 МГц) Tecsun успешно принимает сигналы в SSB, а также телеграф и FT8. Наиболее удачное время для приема — это несколько часов до и после заката. Обычно где-то в это время наблюдается хорошее ближнее прохождение с мощными сигналами. Прием лучше всего осуществлять за городом, подальше от источников помех.

Удобство полученного SSB-приемника я бы охарактеризовал, как на любителя. Настройка здесь очень тонкая, да и стабильность гетеродина оставляет желать лучшего. Избирательность низкая. Подавление нежелательной боковой полосы отсутствует. Тем не менее, в свое время такой прием был лучше, чем ничего.

В общем, получился хороший эксперимент для повторения, а также интересный способ провести вечер. Но практическая ценность в наше время сомнительна.
